AKM系列
AKM系列为有铁芯直线电机,推力大,结构紧凑,水冷效果好,适应于对马达推力要求较高的应用
  • 产品介绍
  • 规格参数

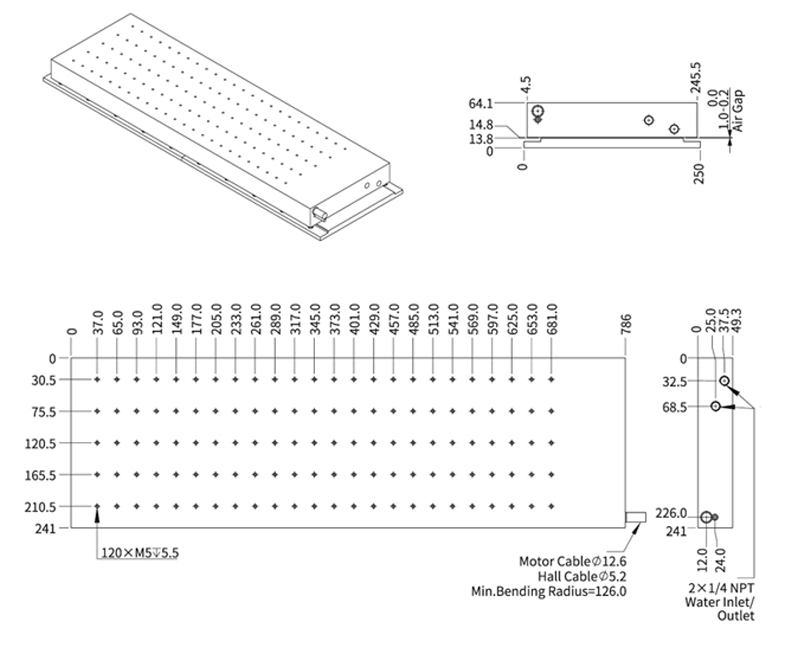

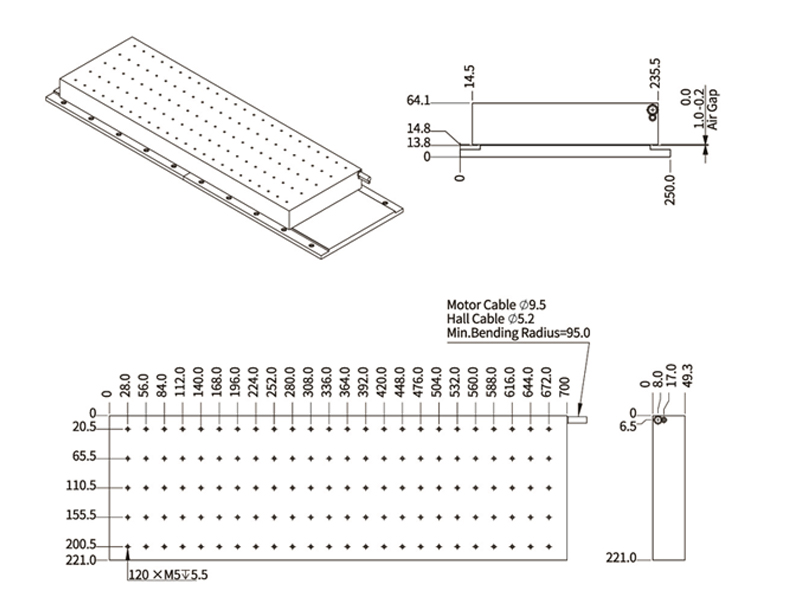

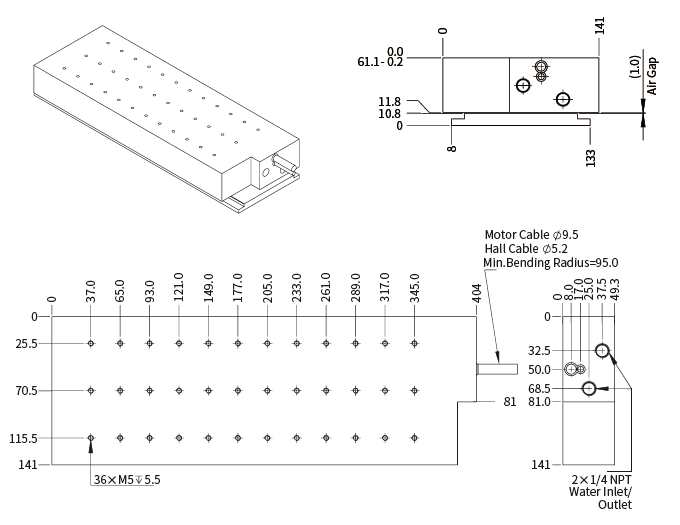

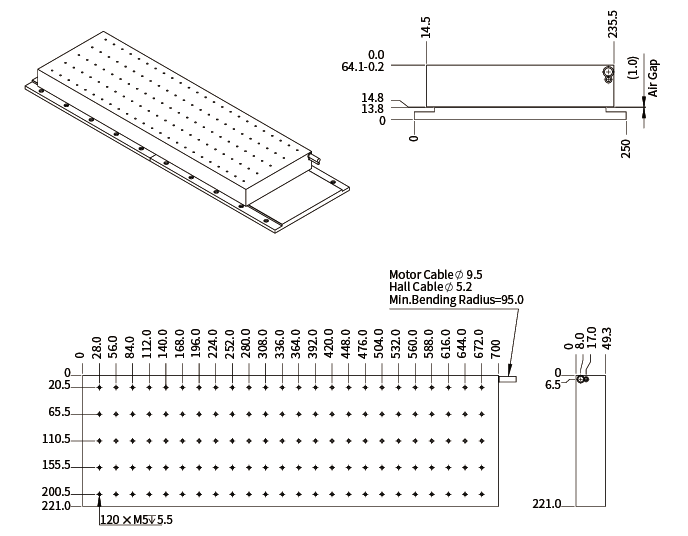

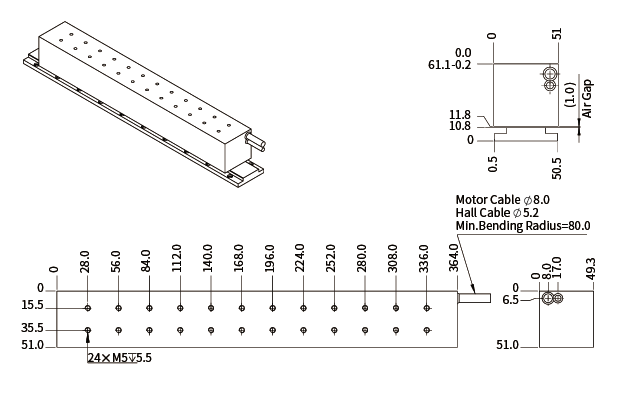

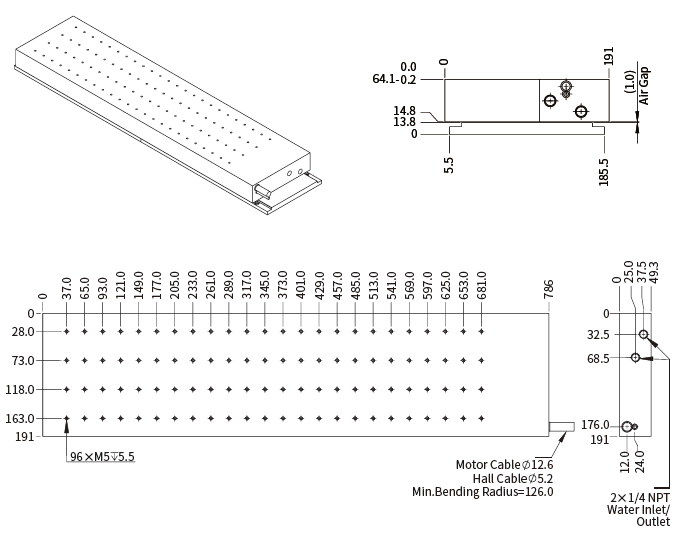

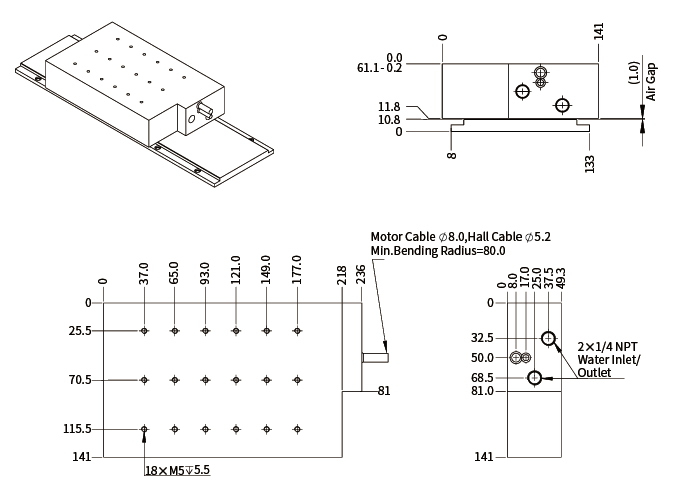

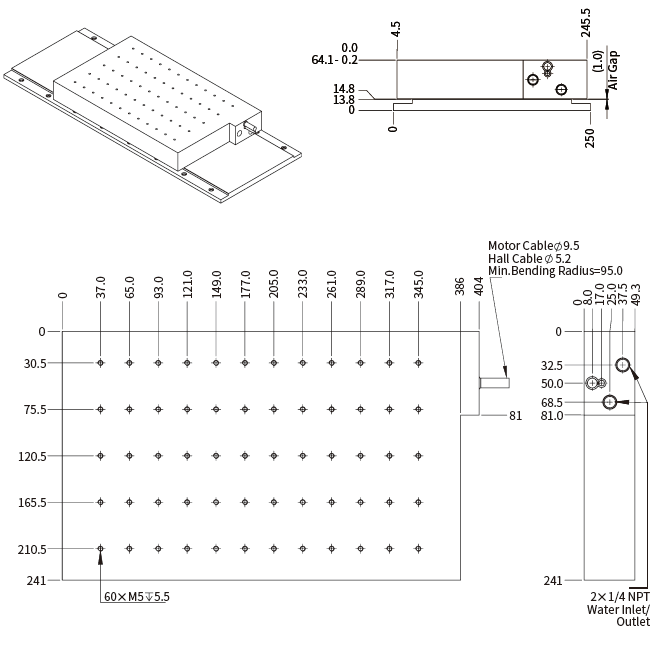

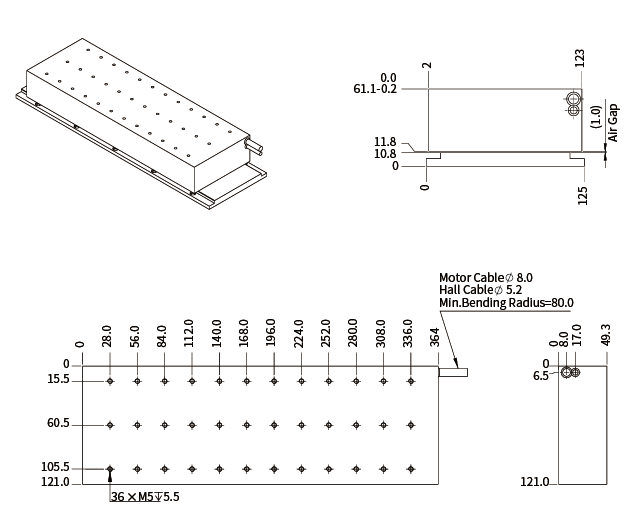

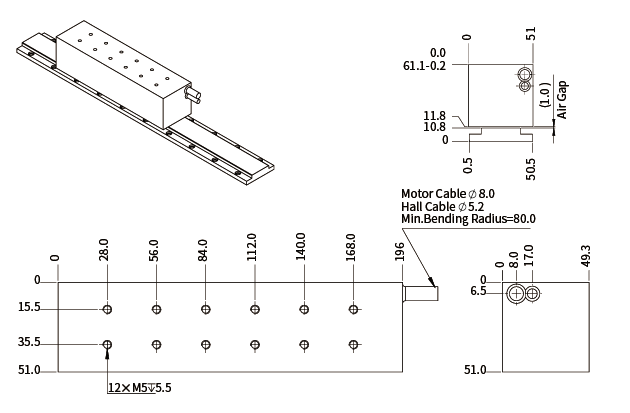

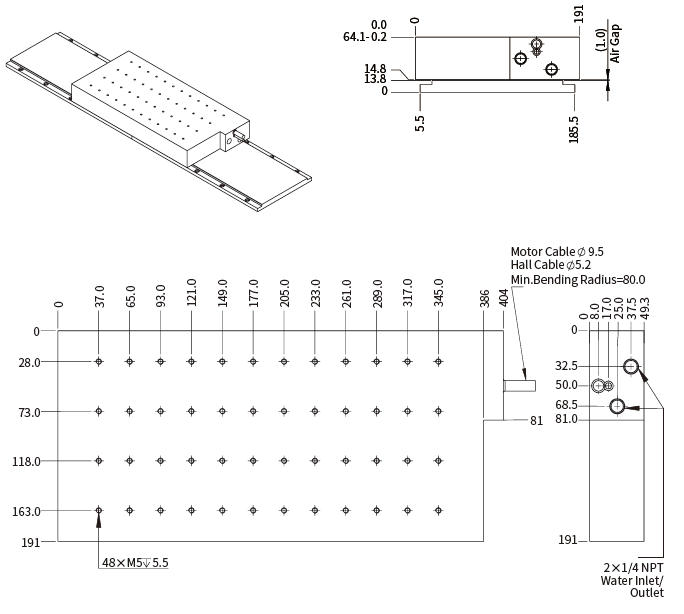

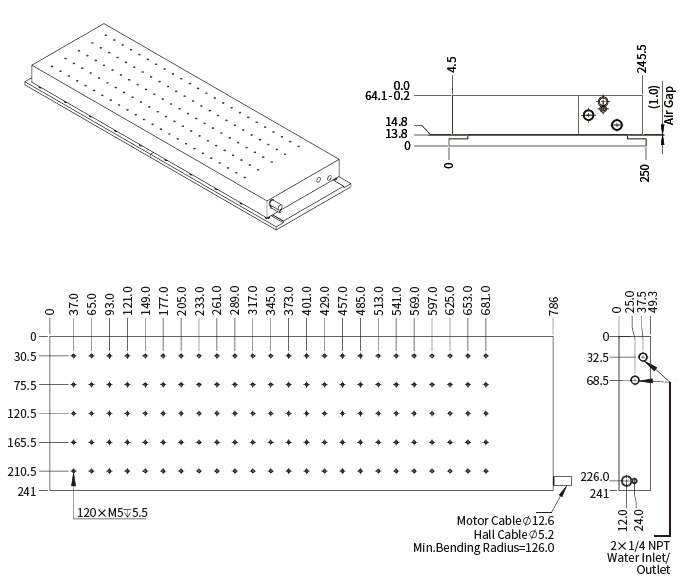

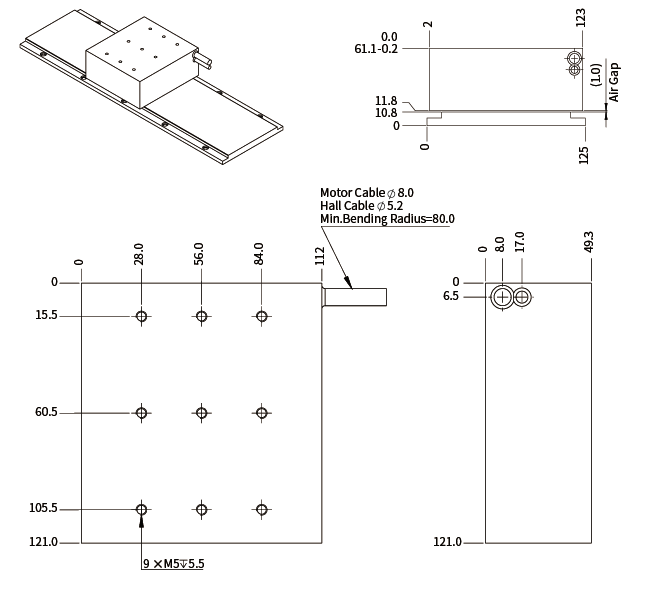

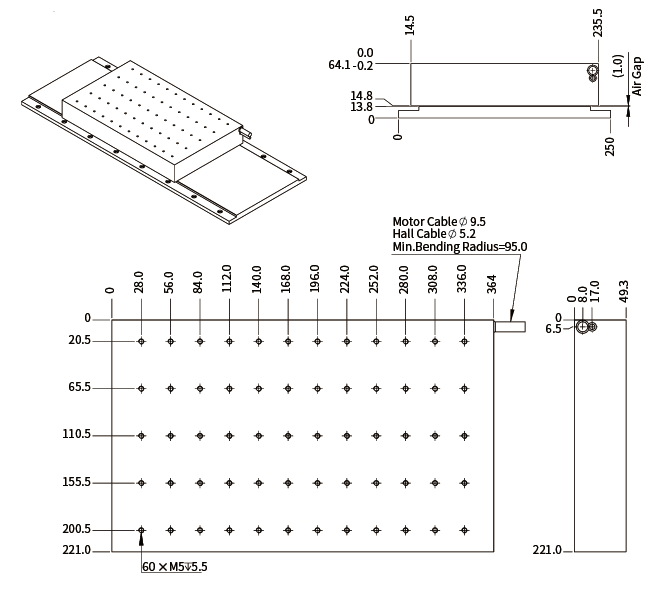

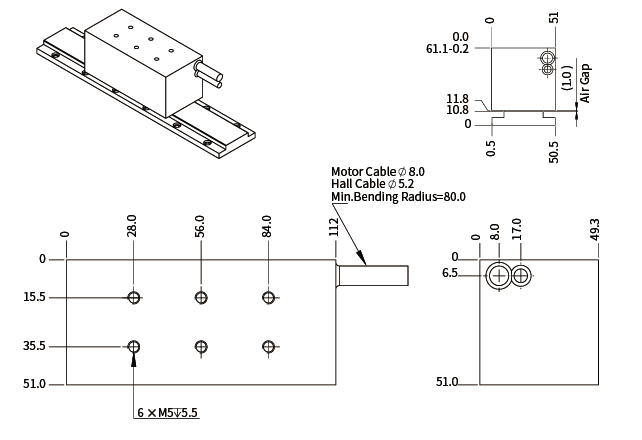

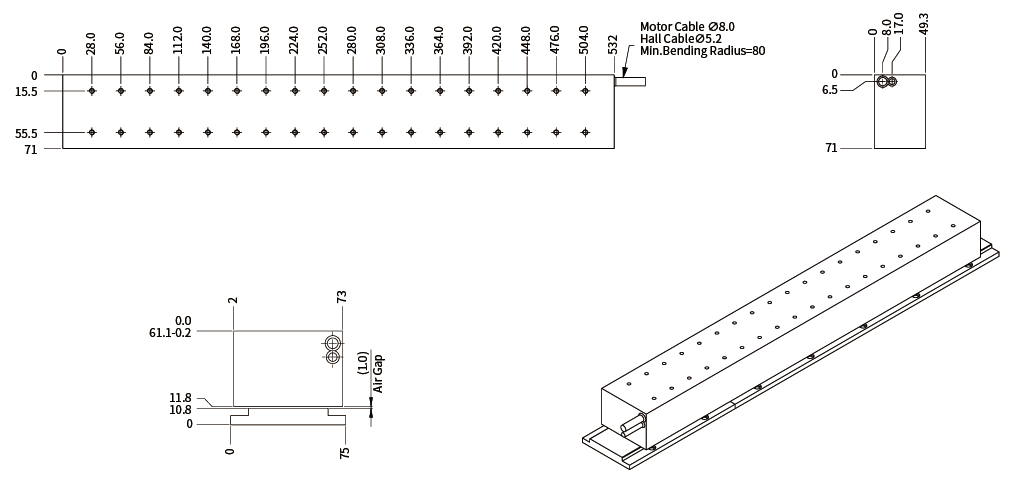

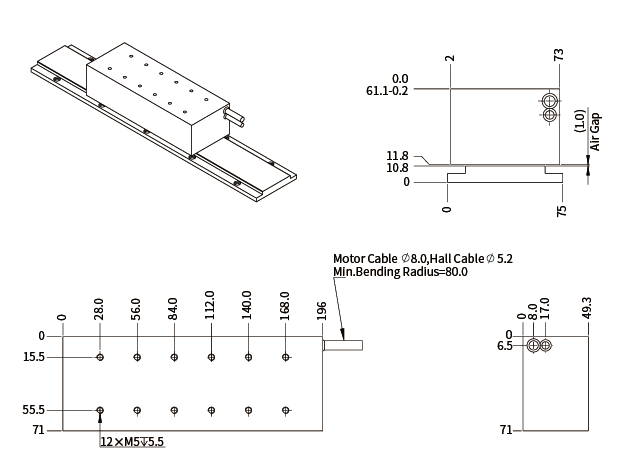

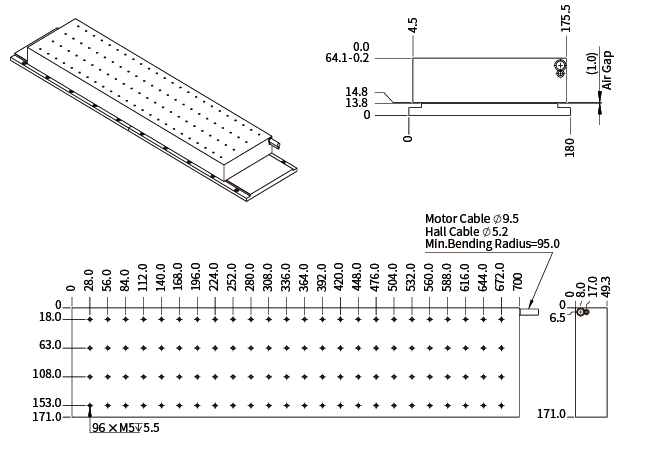

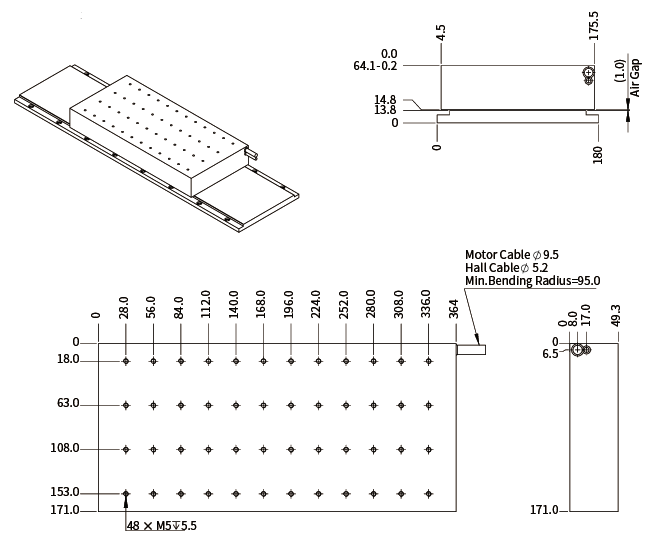

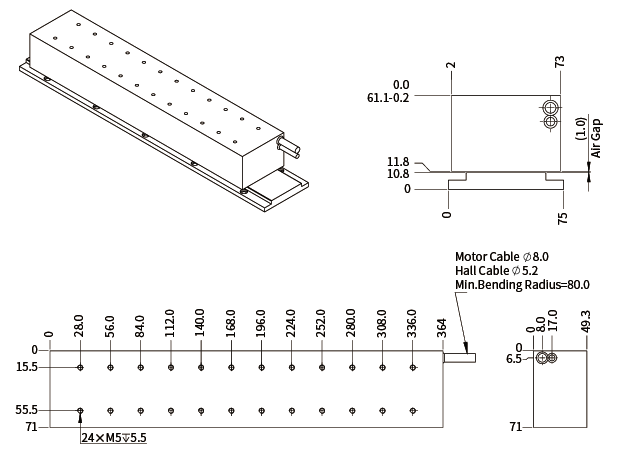

  • 尺寸图

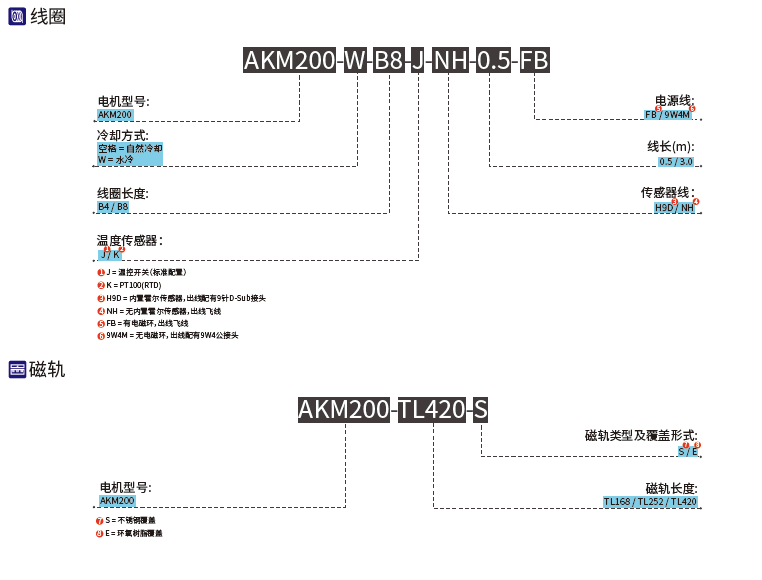

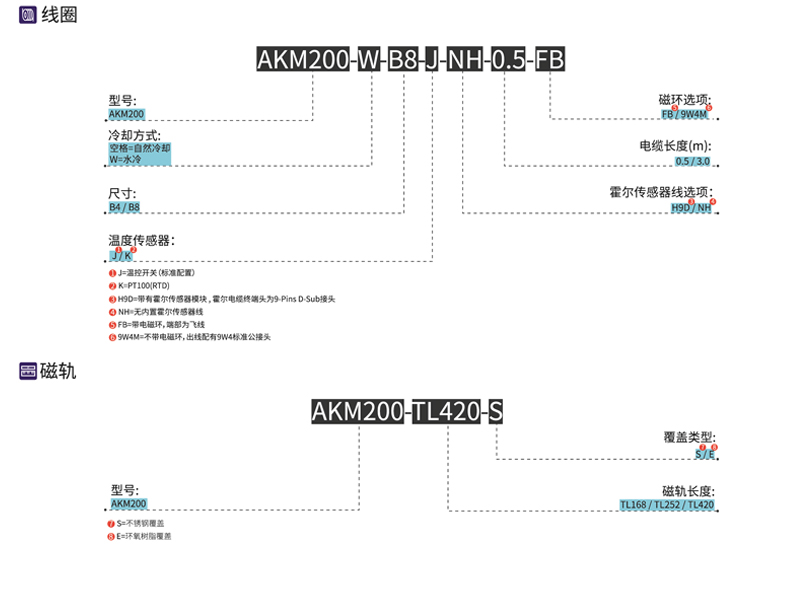

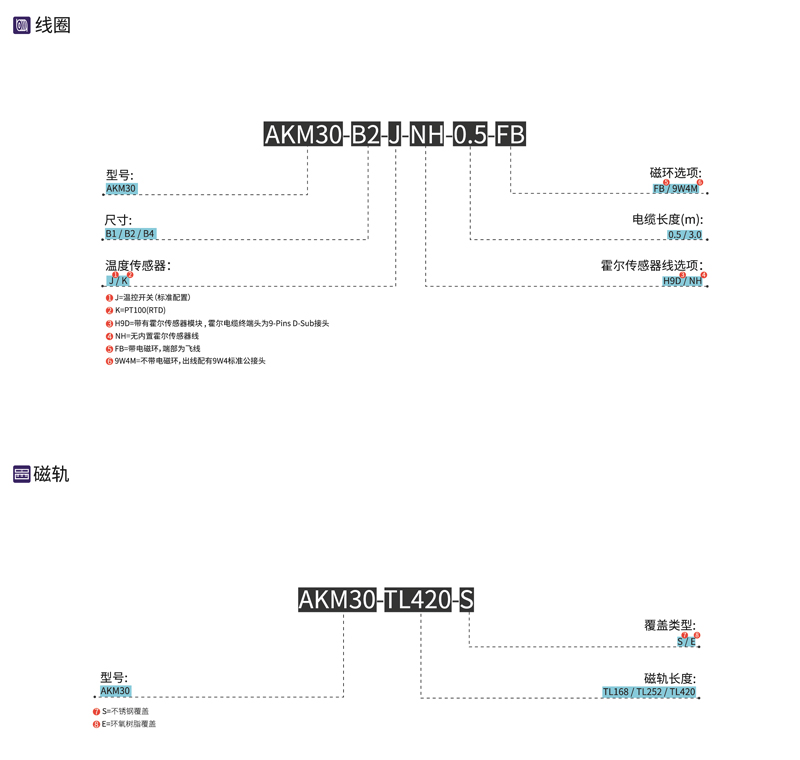

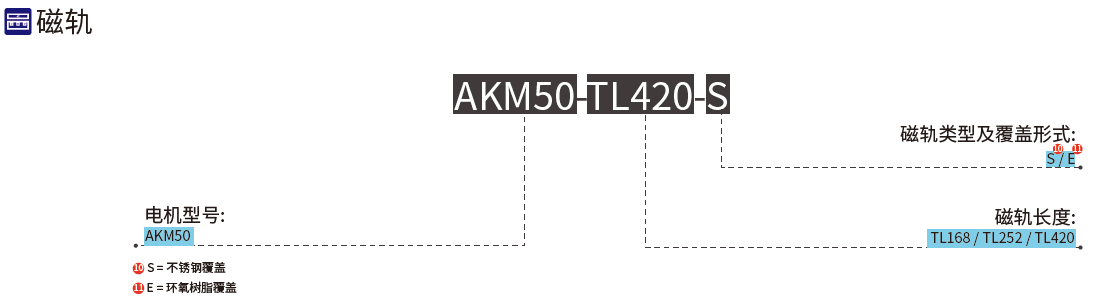

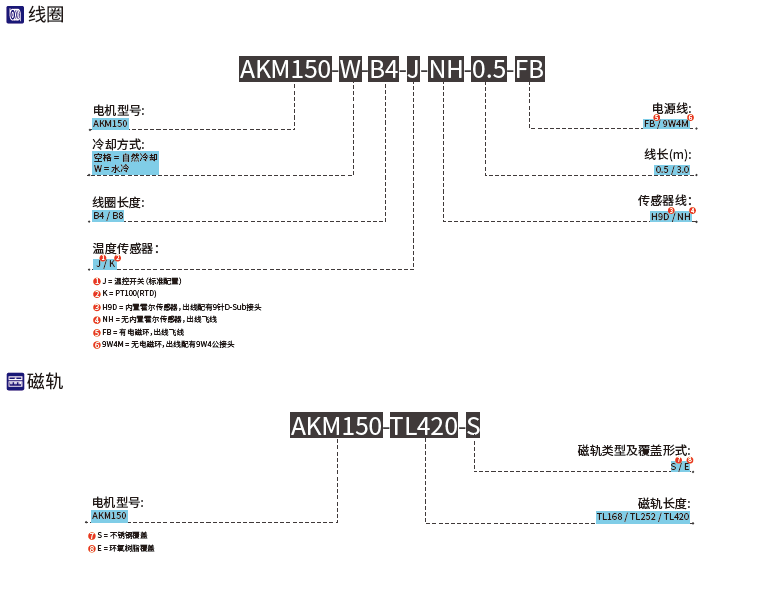

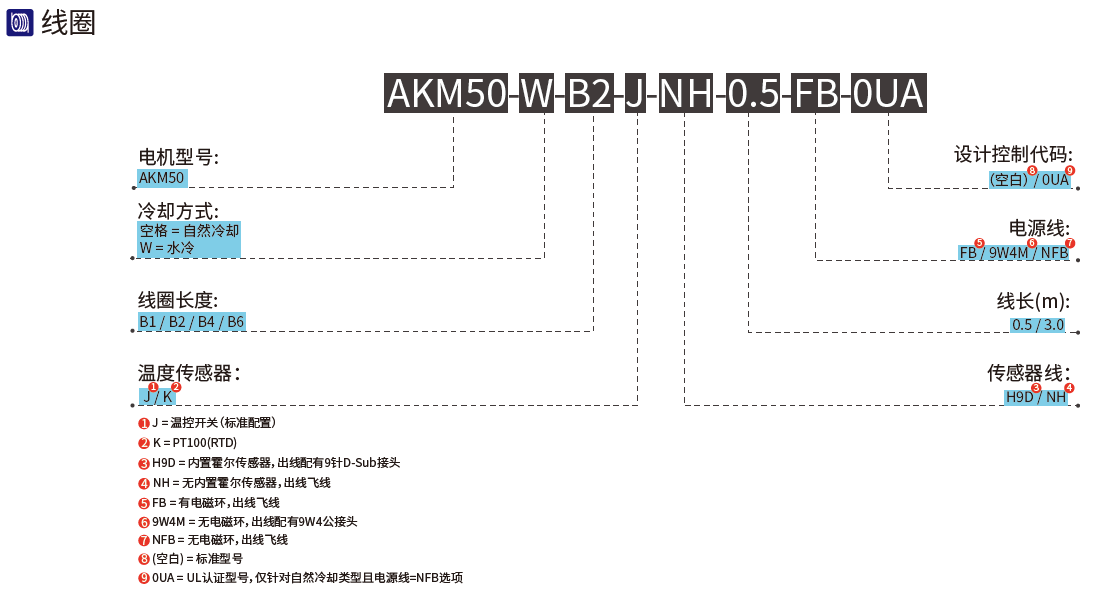

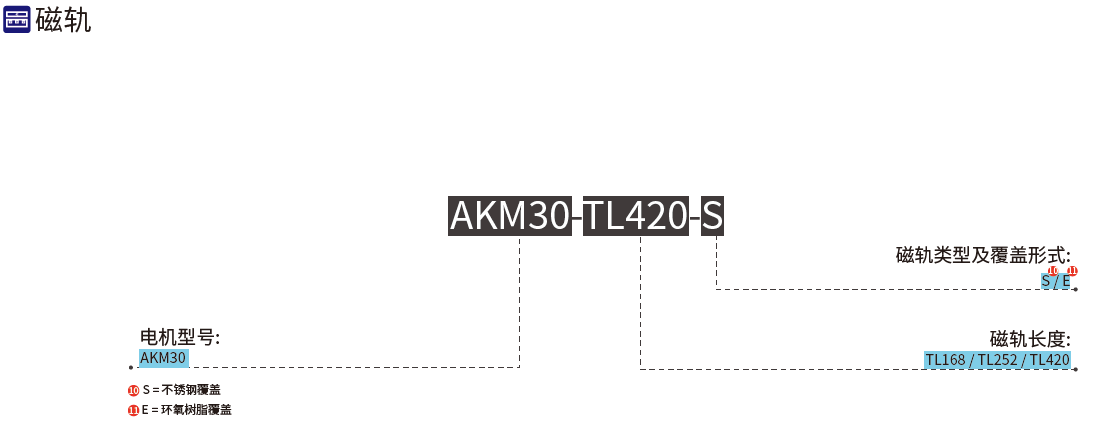

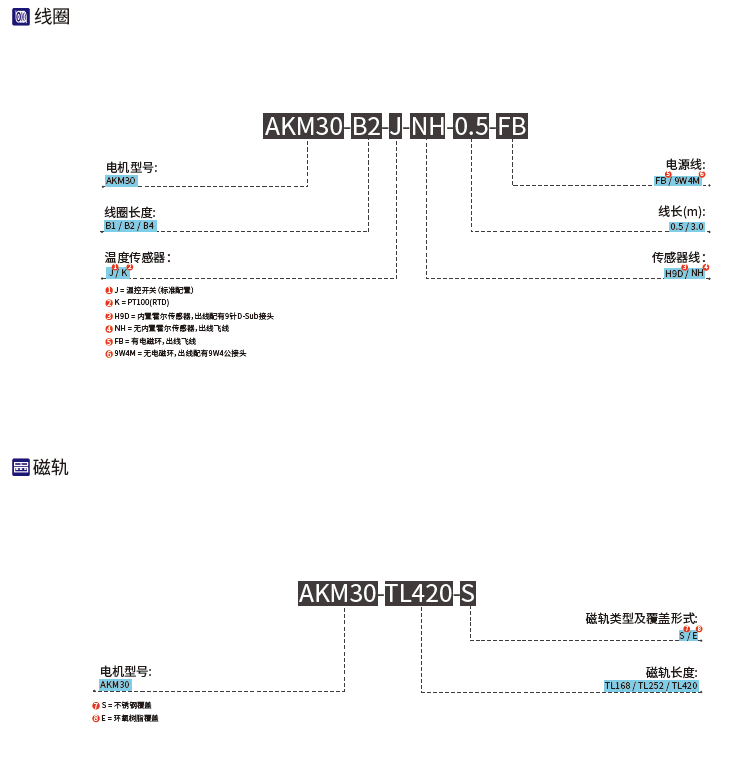

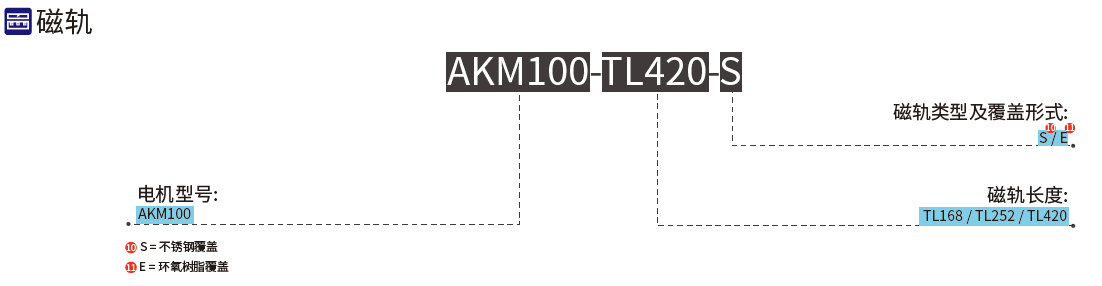

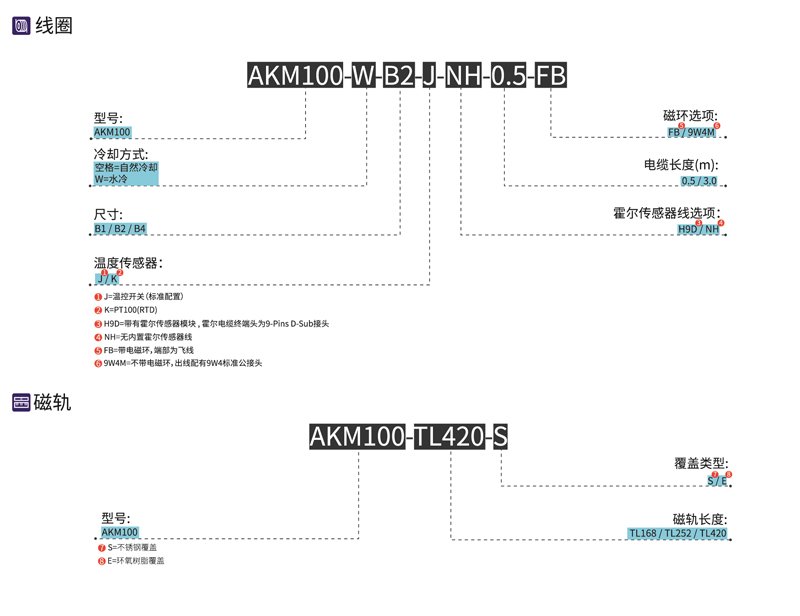

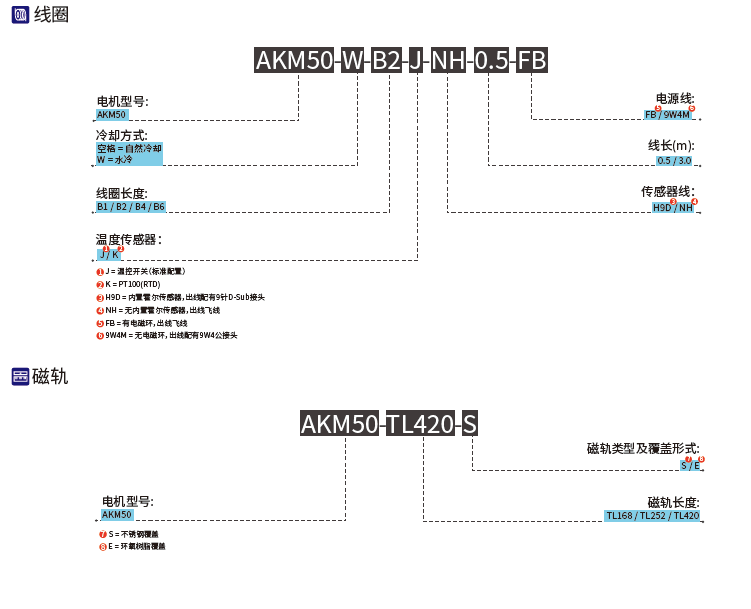

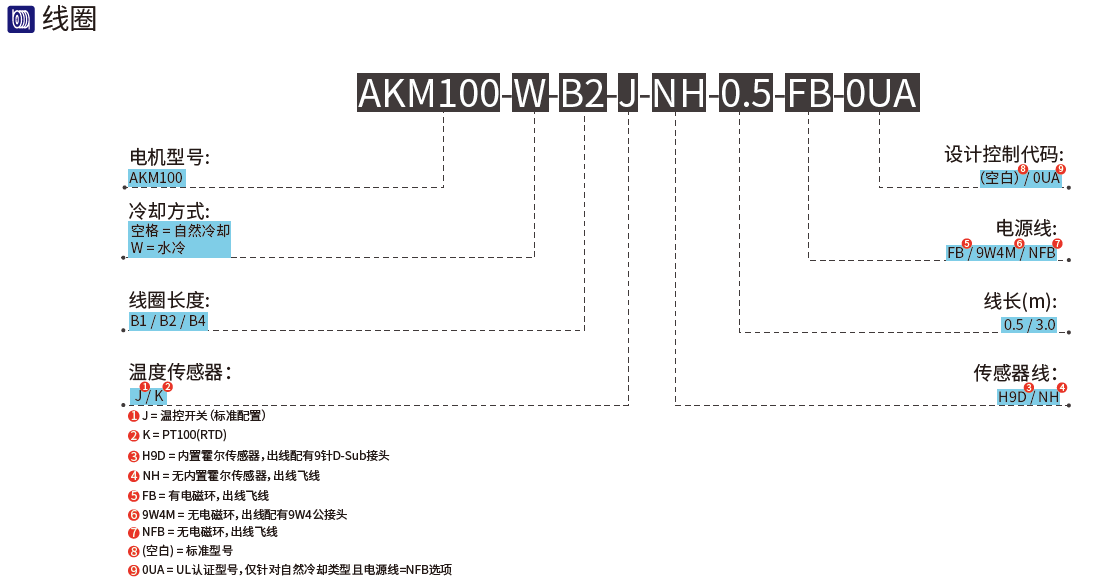

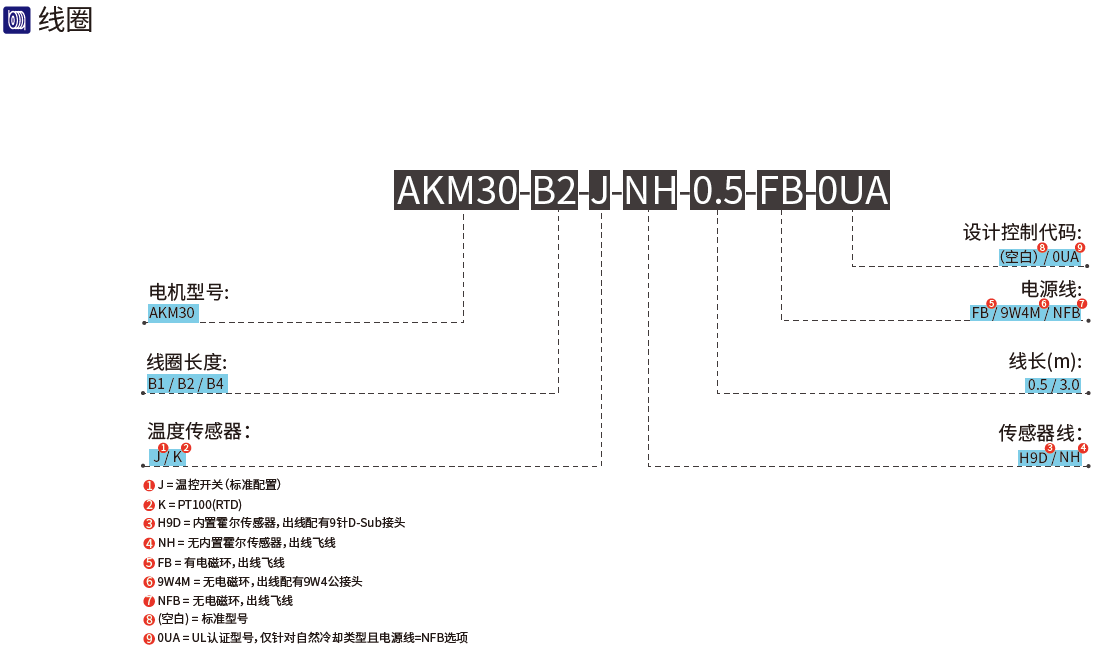

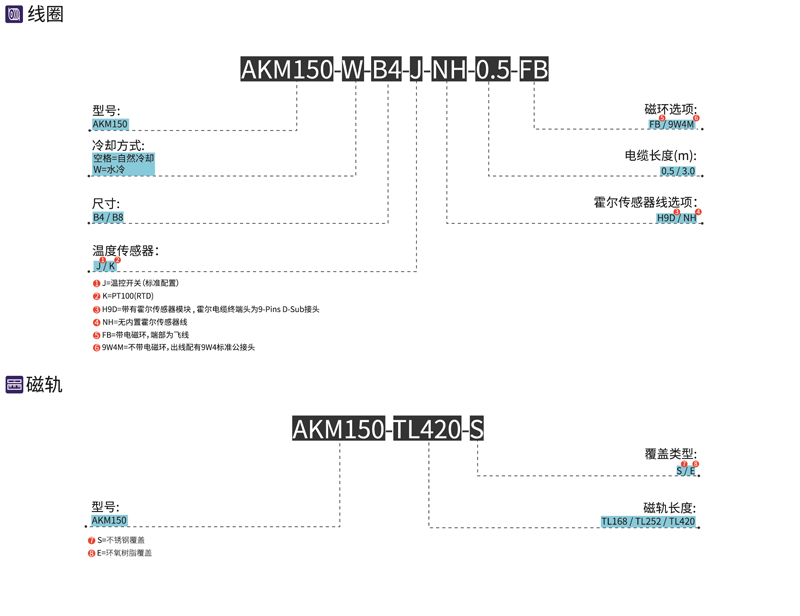

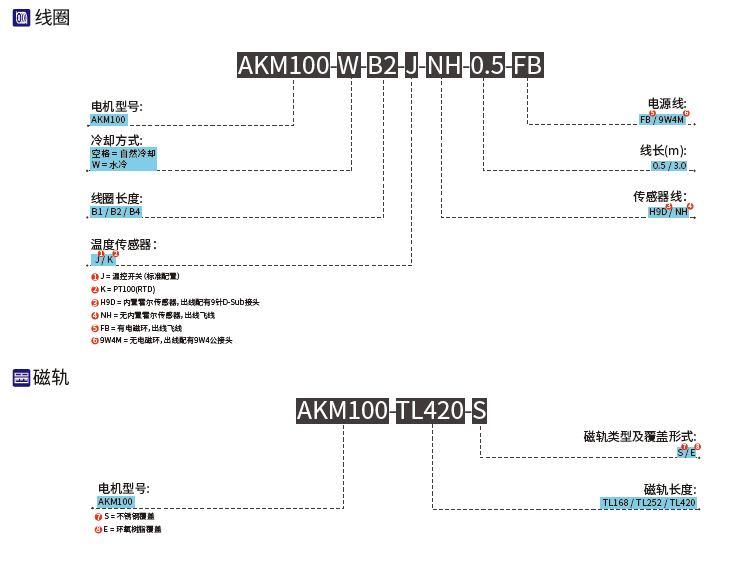

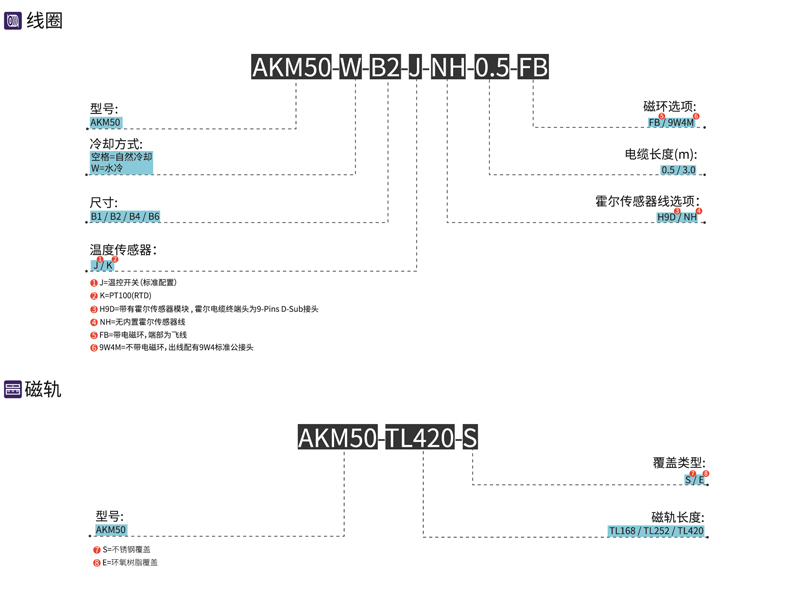

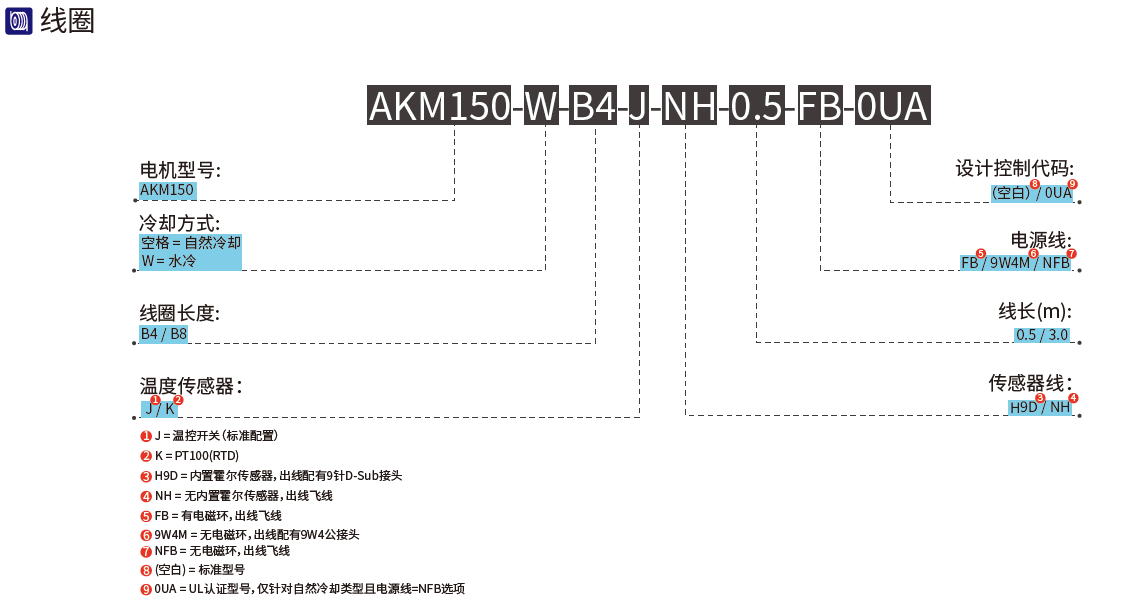

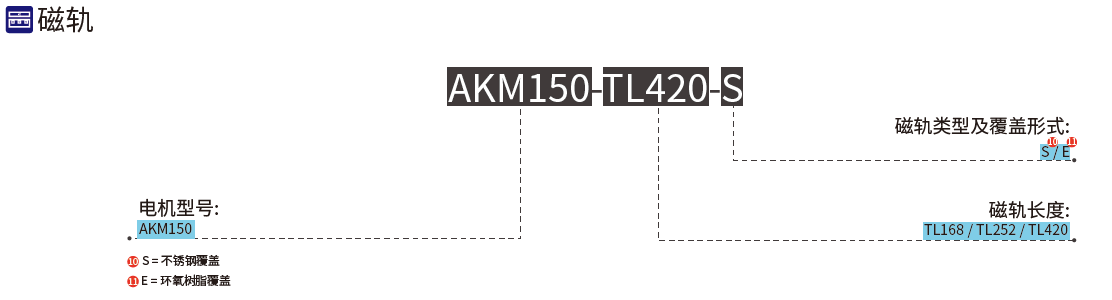

  • 订购信息

设计特点:

A. 有铁芯技术

B. 低齿槽效应

C. 标配霍尔传感器

D. 高推力与刚性


电机线圈


线圈长度 (mm)持续力 (N) @100℃峰值力 (N)
AKM30-B1112108.4241.6
AKM30-B2196216.8483.2
AKM30-B4364433.6966.3
AKM50-B1112180.7402.6
AKM50-B2196361.3805.3
AKM50-W-B2196579.6805.3
AKM50-B4364722.61610.5
AKM50-W-B43641159.31610.5
AKM50-B65321029.8
2415.8
AKM100-B1112361.3805.3
AKM100-B2196722.61610.5
AKM100-W-B21961159.31610.5
AKM100-B43641445.33221.1
AKM100-W-B43641947.33221.1
AKM150-B43642027.04831.6
AKM150-W-B43642738.44831.6
AKM150-B87003839.19663.2
AKM150-W-B87005216.19663.2
AKM200-B43642539.66442.2
AKM200-W-B43643249.86442.2
AKM200-B87004817.712884.3
AKM200-W-B87006190.112884.3

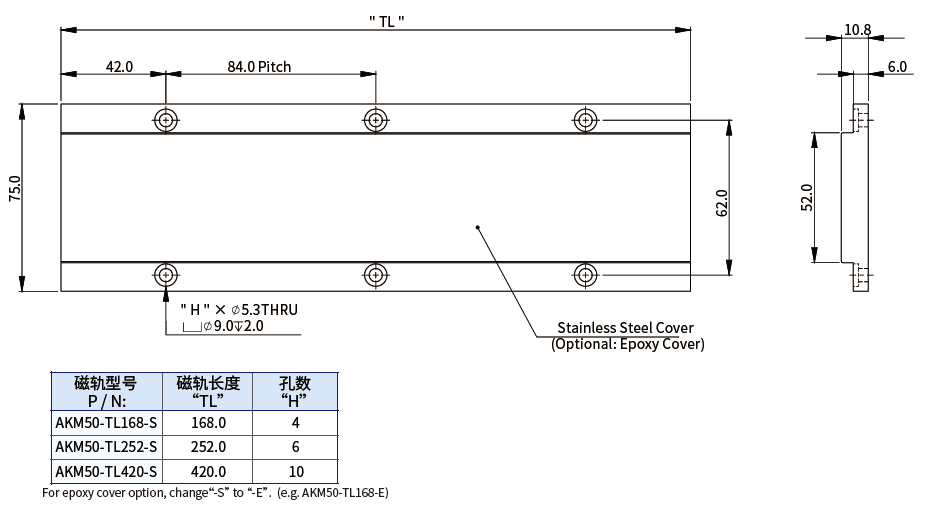

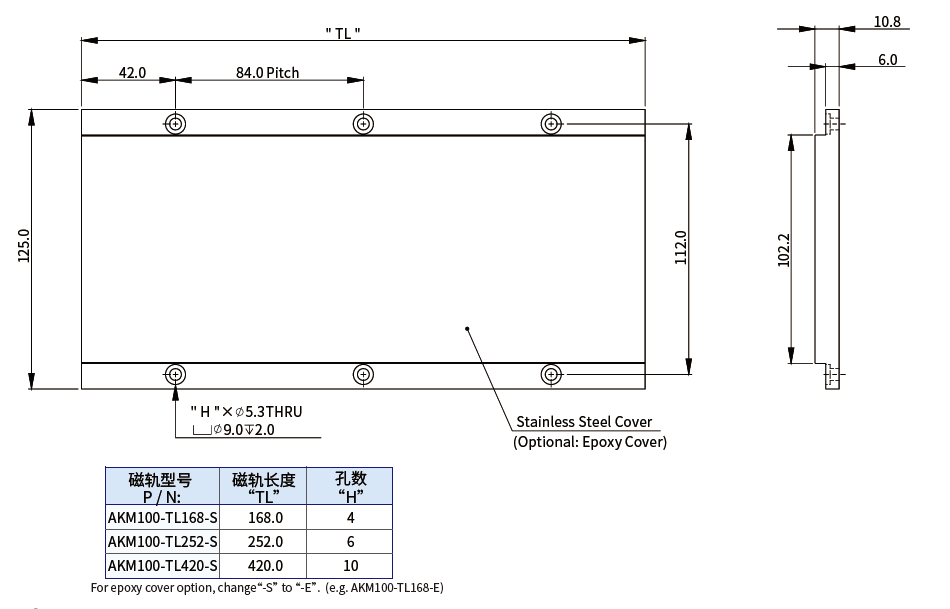

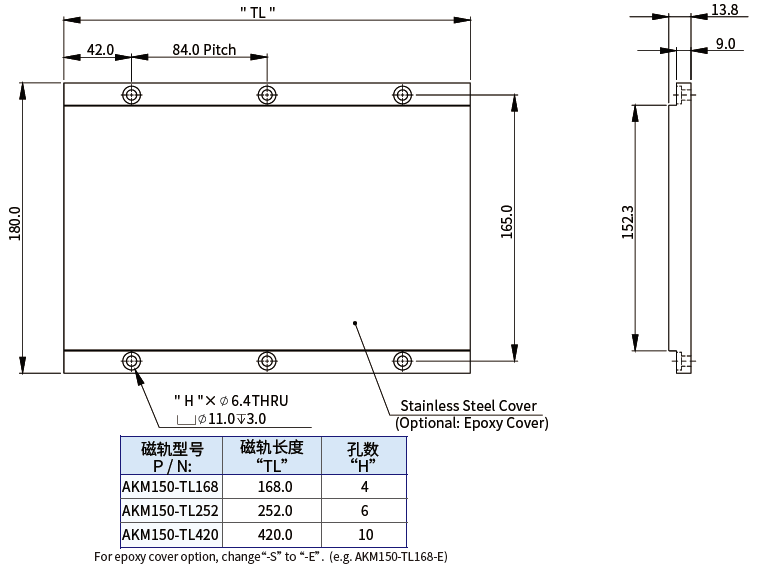

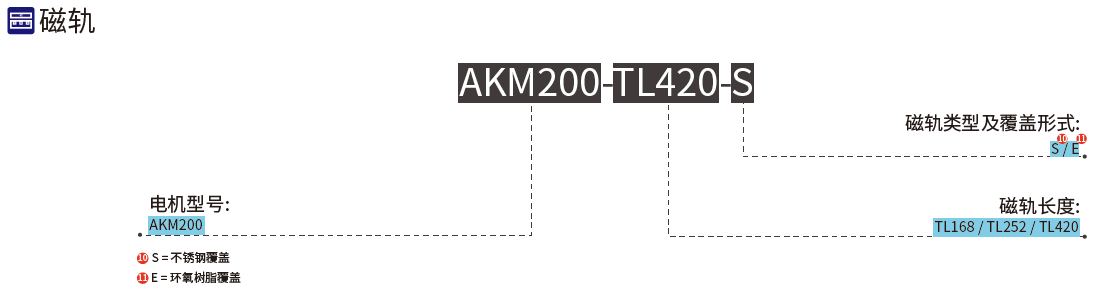

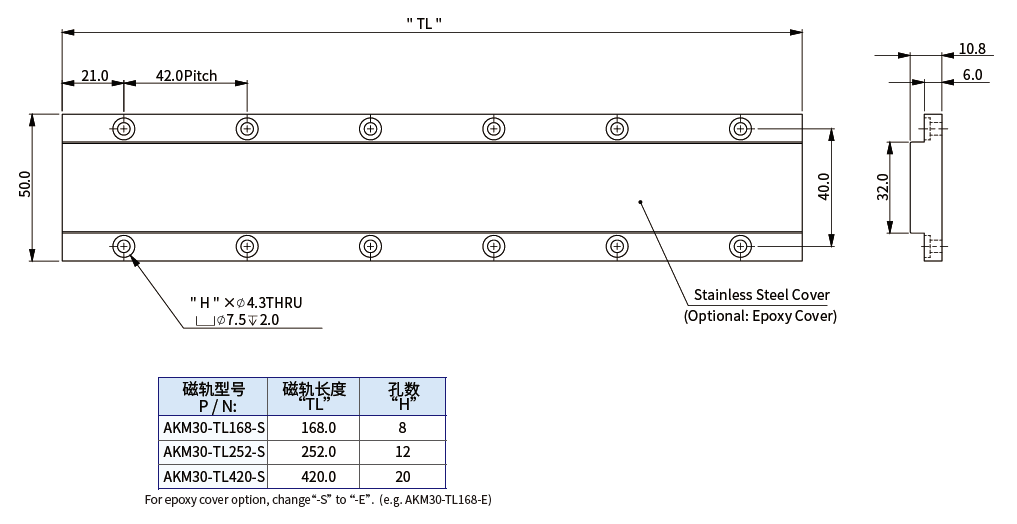

电机磁轨

型号磁轨长度 (mm)
AKM-TL168168
AKM-TL252252
AKM-TL420420



AKM30-B2

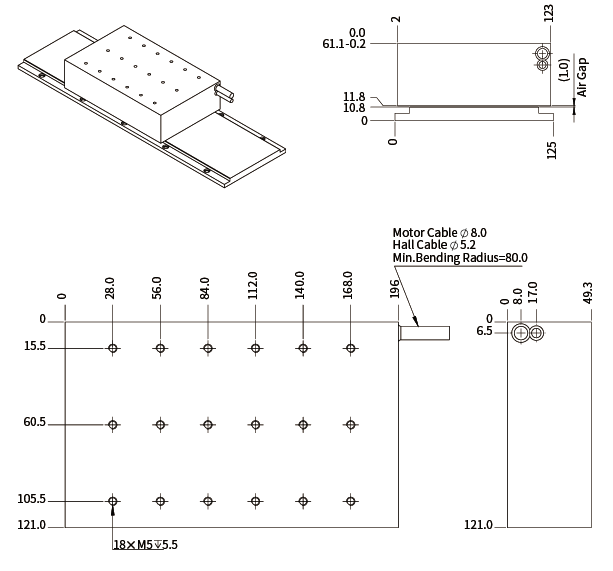

AKM30-B4




AKM50-B1




AKM50-B4



AKM50-B6


AKM50-W-B2


AKM50-W-B4



AKM100-B1




AKM100-B4



AKM100-W-B4



AKM150-B4


AKM150-B8



AKM150-W-B4


AKM150-W-B8





AKM200-B4




AKM200-W-B4


AKM200-W-B8



AKM30





AKM50


AKM100


AKM150


AKM200
