SGL系列
SGL系列是Akribis单导轨标准模组,具有较高的刚性以及稳定性。模块化设计为客户提供方便快捷的模组定制方案。
下载附件:
技术参数
  • 产品介绍
  • 规格参数

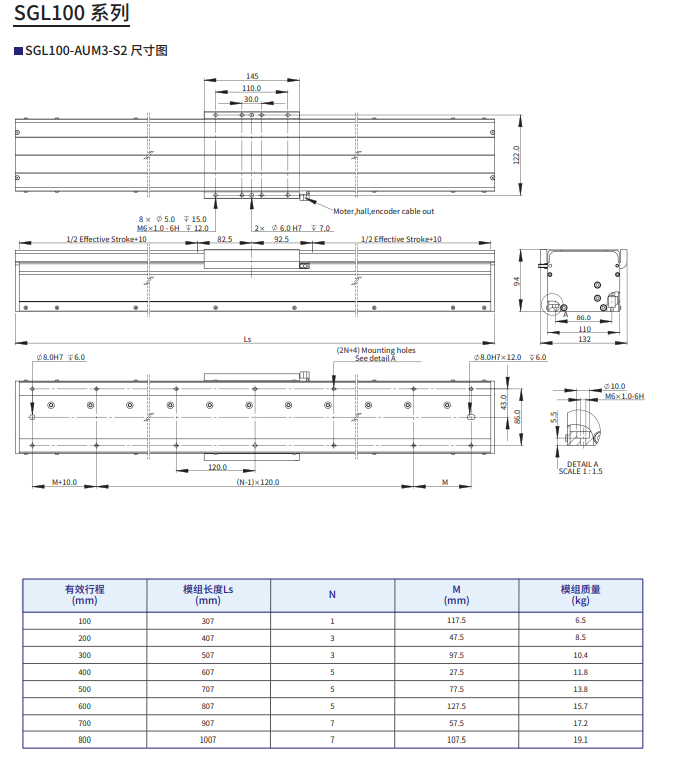

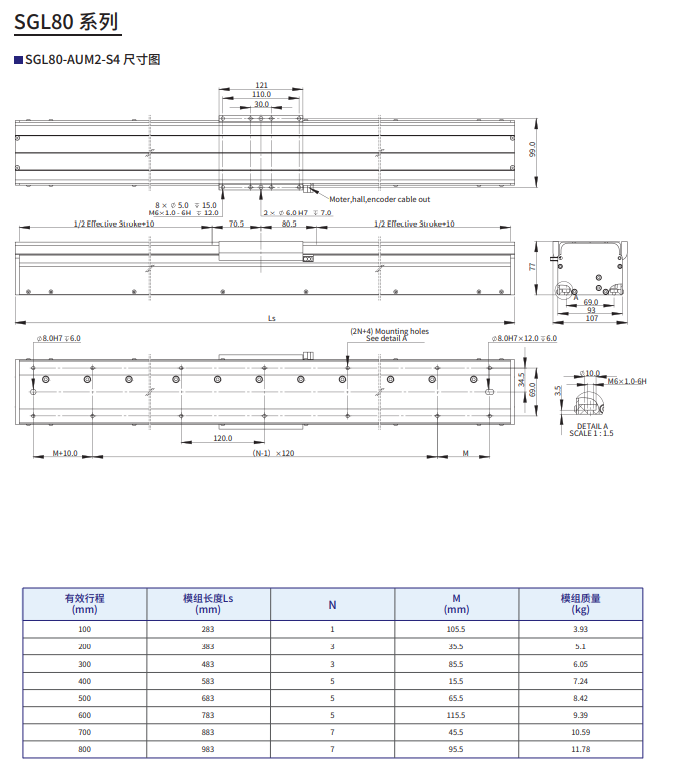

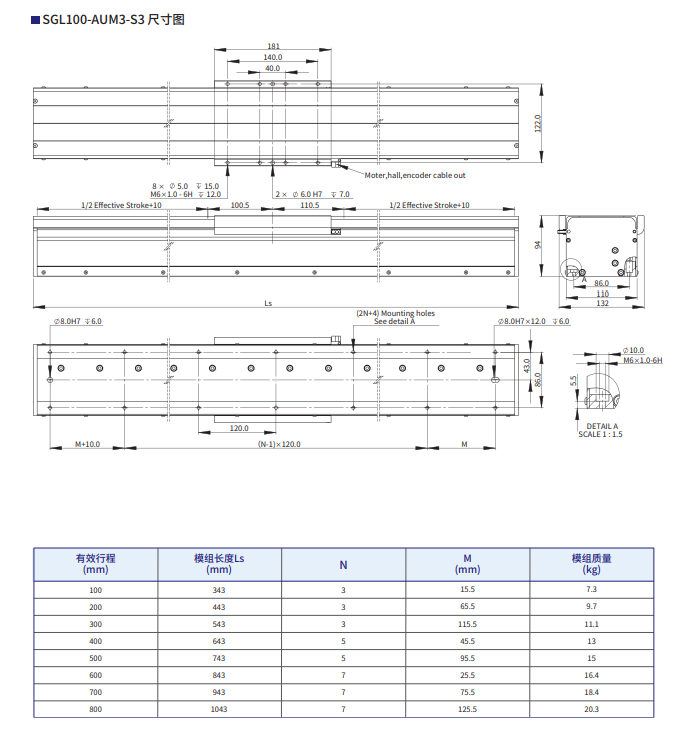

  • 尺寸图

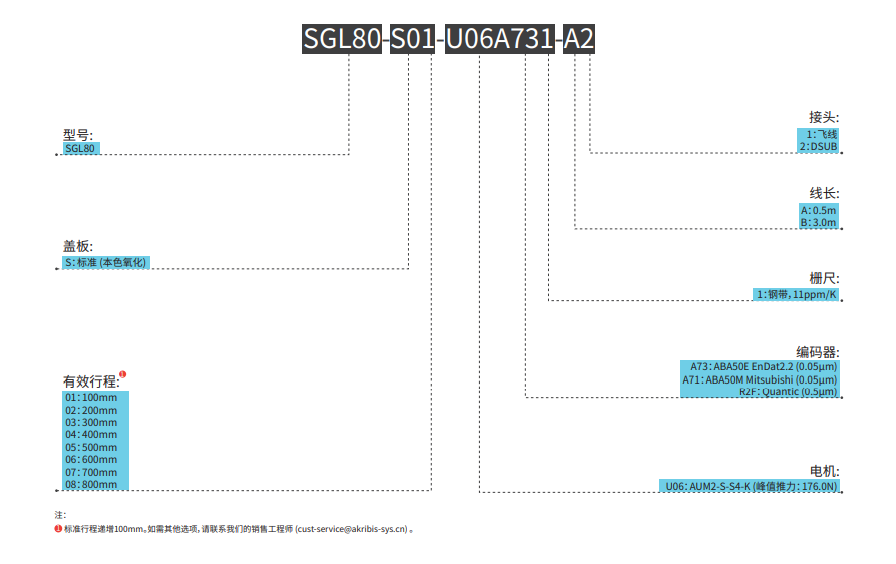

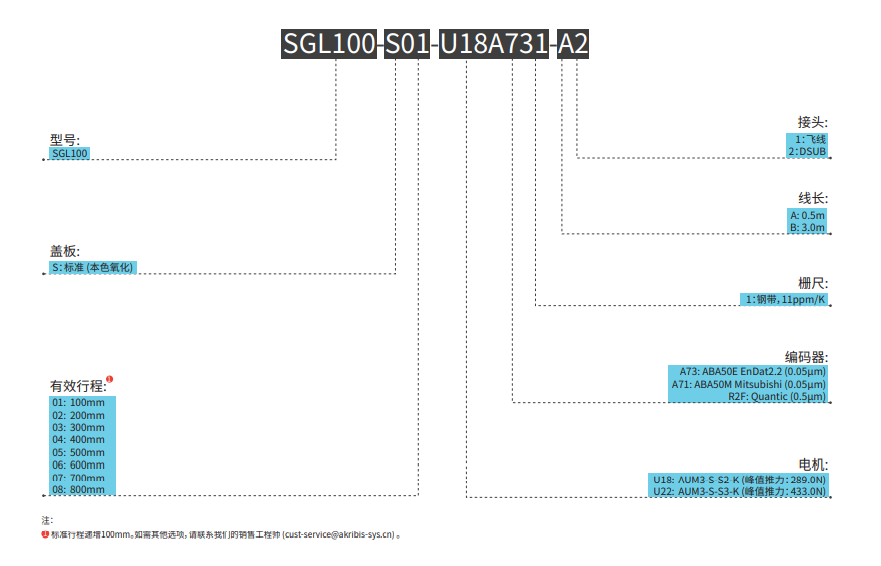

  • 订购信息

设计特点:

A. 无嵌齿效应

B. 高速度和高加速度

C. 尺寸紧凑

D. 速度波动小

E. 高精度

参数规格单位SGL80SGL100
电机型号-AUM2-S4AUM3-S2AUM3-S3
持续推力N35.257.085.0
峰值推力N176.0289.0433.0
力常数 ±10%N/Arms22.031.447.1
反电势常数 ±10%Vpeak/(m/s)18.025.638.5
导轨-15#单导轨15#单导轨
编码器μm增量式光栅 0.5 分辨率增量式光栅 0.5 分辨率
绝对式光栅 0.05 分辨率绝对式光栅 0.05 分辨率
重复定位精度μm ±3 ±3
直线度μm/mm±10/300±20/500
最大速度m/s1.52
额定负载kg758
空载运动质量kg1.71.251.64
安装方式-水平/侧挂安装水平/侧挂安装
